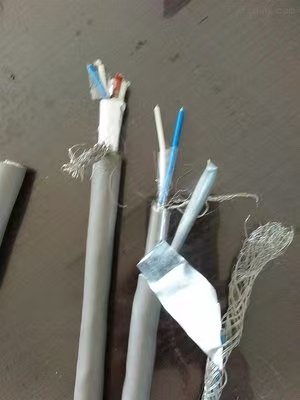

RS485 電纜結構（從內到外）

1. 導體（芯線）

- 材質：無氧銅 / 鍍錫銅（低阻、抗氧化）

- 規格：常用 24AWG（0.51mm）、22AWG

- 結構：多股細絲絞合（柔軟）或實心（固定敷設）

2. 絕緣層

- 材料：PE（聚乙烯）/ HDPE / 發泡PE

- 作用：低介電損耗、控制電容、穩定阻抗

3. 雙絞線對（核心）

- 1對（2芯）：半雙工（DATA+ / DATA?，A/B）

- 2對（4芯）：全雙工（收發分開）

- 精密絞距（25～50mm）：抵消共模干擾

4. 屏蔽層

- 單層：鋁箔（100%覆蓋，防高頻）

- 雙層（推薦）：- 內層：鋁箔+聚酯帶（100%）

- 外層：鍍錫銅編織網（覆蓋率≥85%，防低頻）

- 帶引流線（接地線）：屏蔽層可靠接地

5. 外護套

- 材料：PVC（工業灰）、PUR、低煙無鹵

- 特性：耐磨、耐油、抗UV、阻燃

二、RS485電纜特點

- 標準特性阻抗：120Ω±5%

須***匹配終端120Ω電阻，減少信號反射

- 差分傳輸 + 雙絞 + 屏蔽 = 超強抗干擾- 共模干擾被差分接收器抑制

- 適合變頻器、電機、強電柜旁使用

- 距離與速率- 低速（≤100kbps）：***遠 1200米

- 高速（10Mbps）：僅 50～100米

- 多節點總線- 半雙工，1主多從，***多可掛32節點（可擴展）

- 工業級穩定- 寬溫：-40℃～+80℃（部分達105℃）

- 耐彎折、耐油、抗老化
